| Alta luz: | 2 WG Ports Broadwall Directional Coupler,WUC Broadwall Directional Coupler,2.20GHz Microwave Directional Coupler |
||
|---|---|---|---|

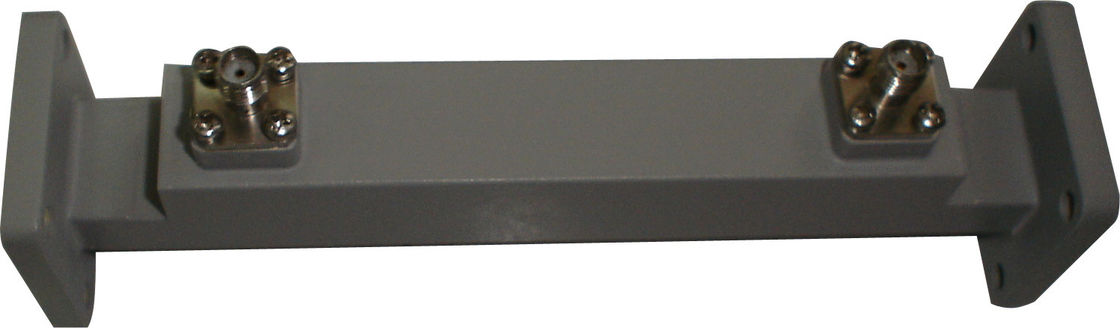

CWJ fabrica una línea de productos estándar de los acopladores direccionales del broadwall del multi-agujero que cubren una gama de frecuencia ancha. Las características eléctricas óptimas de la alta directividad y de la llanura de acoplamiento se alcanzan que utilizan una precisión trabajaron a máquina la distribución del agujero del acoplamiento de Tchebyscheff y un elemento afilado tierra de la carga de la precisión en el brazo secundario. Los acopladores direccionales se utilizan típicamente para el muestreo del poder, supervisión de la frecuencia, especialmente en las disposiciones de prueba donde se requieren las medidas de la reflexión del poder. Los tamaños adicionales y las configuraciones especiales están disponibles a petición.
| Acoplador direccional de Broadwall - 2 gamas coaxiles de los puertos del WG y de productos de 2 puertos | ||||||||
| MODELO NO | GAMA DE FREQ | VSWR |
GOLPE *** de LING |
DIREC TIVITY |
CONECTOR | TIPO DEL WG (IEC/EIA) |
REBORDE TIPO |
MATERIAL |
| (Gigahertz) | Máximo | (DB) | minuto (DB) | |||||
| CWJ14WUC30NKPPA | 1.13-1.73 | 1,10 (tubería), 1,25 (Sec) | 3-40 | 20-25 | N | R14/WR650 | FDP/FDM | Al/Cu |
| CWJ18WUC30NKPPA | 1.45-2.20 | 1,10 (tubería), 1,25 (Sec) | 3-40 | 20-25 | N | R18/WR510 | FDP/FDM | Al/Cu |
| CWJ22WUC30NKPPA | 1.72-2.61 | 1,10 (tubería), 1,25 (Sec) | 3-40 | 20-25 | N | R22/WR430 | FDP/FDM | Al/Cu |
| CWJ26WUC30NKPPA | 2.17-3.30 | 1,10 (tubería), 1,25 (Sec) | 3-40 | 20-25 | N | R26/WR340 | FDP/FDM | Al/Cu |
| CWJ32WUC30NKPPA | 2.60-3.95 | 1,10 (tubería), 1,25 (Sec) | 3-40 | 20-25 | N | R32/WR284 | FDP/FDM | Al/Cu |
| CWJ40WUC30NKPPA | 3.22-4.90 | 1,08 (tubería), 1,25 (Sec) | 3-40 | 20-25 | N | R40/WR229 | FDP/FDM | Al/Cu |
| CWJ48WUC30NKPPC | 3.94-5.99 | 1,08 (tubería), 1,25 (Sec) | 3-40 | 20-25 | N | R48/WR187 | FDP/FDM | Al/Cu |
| CWJ58WUC30NKPPC | 4.64-7.05 | 1,08 (tubería), 1,25 (Sec) | 3-40 | 20-25 | N | R58/WR159 | FDP/FDM | Al/Cu |
| CWJ70WUC30NKPPC | 5.38-8.17 | 1,08 (tubería), 1,25 (Sec) | 3-40 | 20-25 | N | R70/WR137 | FDP/FDM | Al/Cu |
| CWJ84WUC30NKPPA | 6.57-9.99 | 1,08 (tubería), 1,25 (Sec) | 3-40 | 20-25 | N | R84/WR112 | FBP/FBM/FBE | Al/Cu |
| CWJ100WUC30NKPPC | 8.20-12.40 | 1,08 (tubería), 1,25 (Sec) | 3-40 | 20-25 | N | R100/WR90 | FBP/FBM/FBE | Al/Cu |
| CWJ120WUC30SKPPC | 9.84-15.0 | 1,08 (tubería), 1,25 (Sec) | 3-40 | 20-25 | SMA | R120/WR75 | FBP/FBM/FBE | Al/Cu |
| CWJ140WUC30SKPPC | 11.9-18.0 | 1,10 (tubería), 1,25 (Sec) | 3-40 | 20-25 | SMA | R140/WR62 | FBP/FBM/FBE | Al/Cu |
| CWJ180WUC30SKPPC | 14.5-22.0 | 1,10 (tubería), 1,25 (Sec) | 3-40 | 20-25 | SMA | R180/WR51 | FBP/FBM/FBE | Al/Cu |
| CWJ220WUC30SKPPC | 17.6-26.7 | 1,10 (tubería), 1,50 (Sec) | 3-40 | 20-25 | SMA, K2.92mm | R220/WR42 | FBP/FBM/FBE | Al/Cu |
| CWJ260WUC30SKPPC | 21.7-33.0 | 1,10 (tubería), 1,50 (Sec) | 3-40 | 20-25 | SMA, K2.92mm | R260/WR34 | FBP/FBM/FBE | Al/Cu |
| CWJ320WUC30SKPPC | 26.3-40.0 | 1,10 (tubería), 1,60 (Sec) | 3-40 | 20-25 | SMA, K2.92mm | R320/WR28 | FBP/FBM/FBE | Al/Cu |
