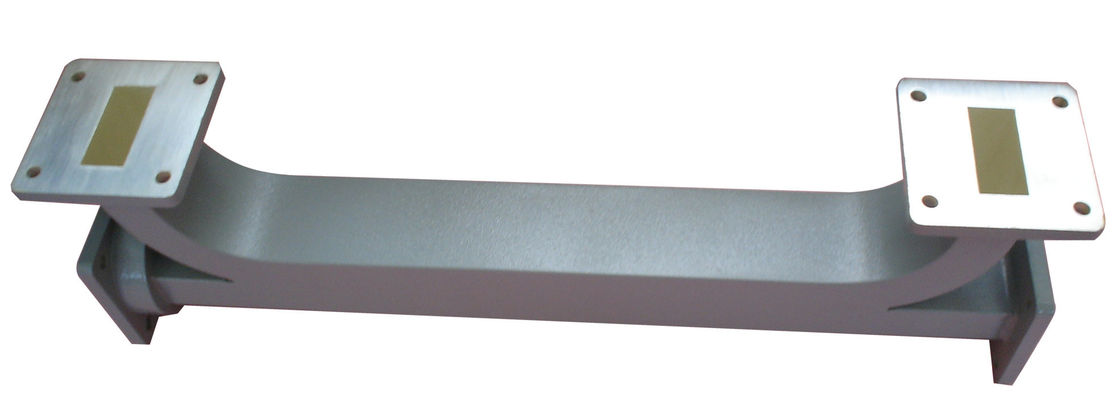

Alta luz: | 4 WG Broadwall Directional Coupler,FDM Flange Broadwall Directional Coupler,38dB Broadwall Directional Coupler |
---|
CWJ fabrica una línea de productos estándar de los acopladores direccionales del broadwall del multi-agujero que cubren una gama de frecuencia ancha. Las características eléctricas óptimas de la alta directividad y de la llanura de acoplamiento se alcanzan que utilizan una precisión trabajaron a máquina la distribución del agujero del acoplamiento de Tchebyscheff y un elemento afilado tierra de la carga de la precisión en el brazo secundario. Los acopladores direccionales se utilizan típicamente para el muestreo del poder, supervisión de la frecuencia, especialmente en las disposiciones de prueba donde se requieren las medidas de la reflexión del poder. Los tamaños adicionales y las configuraciones especiales están disponibles a petición.
Acoplador direccional de Broadwall - gama de PortsProduct del WG 4 | ||||||||
MODELO NO | GAMA DE FREQ | VSWR |
ACOPLAMIENTO *** |
DIRECTIVIDAD |
TIPO DEL WG (IEC/EIA) |
REBORDE TIPO |
MATERIAL | Ficha técnica del pdf |
(Gigahertz) | Máximo | (DB) | minuto (DB) | |||||
CWJ26WUC30PPPPA | 2.17-3.30 | 1,10 (tubería), 1,15 (Sec) | 3-40 | 20-38 | R26/WR340 | FDP/FDM | Al/Cu | |
CWJ32WUC30PPPPA | 2.60-3.95 | 1,10 (tubería), 1,15 (Sec) | 3-40 | 20-38 | R32/WR284 | FDP/FDM | Al/Cu | |
CWJ40WUC30PPPPA | 3.22-4.90 | 1,08 (tubería), 1,12 (Sec) | 3-40 | 20-38 | R40/WR229 | FDP/FDM | Al/Cu | |
CWJ48WUC30PPPPC | 3.94-5.99 | 1,08 (tubería), 1,12 (Sec) | 3-40 | 20-38 | R48/WR187 | FDP/FDM | Al/Cu | |
CWJ58WUC30PPPPC | 4.64-7.05 | 1,08 (tubería), 1,12 (Sec) | 3-40 | 20-38 | R58/WR159 | FDP/FDM | Al/Cu | |
CWJ70WUC30PPPPC | 5.38-8.17 | 1,08 (tubería), 1,12 (Sec) | 3-40 | 20-38 | R70/WR137 | FDP/FDM | Al/Cu | |
CWJ84WUC30PPPPC | 6.57-9.99 | 1,08 (tubería), 1,12 (Sec) | 3-40 | 20-38 | R84/WR112 | FBP/FBM/FBE | Al/Cu | |
CWJ100WUC30PPPPC | 8.20-12.40 | 1,08 (tubería), 1,12 (Sec) | 3-40 | 20-38 | R100/WR90 | FBP/FBM/FBE | Al/Cu | |
CWJ120WUC30PPPPC | 9.84-15.0 | 1,10 (tubería), 1,15 (Sec) | 3-40 | 20-38 | R120/WR75 | FBP/FBM/FBE | Al/Cu | |
CWJ140WUC30PPPPC | 11.9-18.0 | 1,10 (tubería), 1,15 (Sec) | 3-40 | 20-38 | R140/WR62 | FBP/FBM/FBE | Al/Cu | |
CWJ180WUC30PPPPC | 14.5-22.0 | 1,10 (tubería), 1,15 (Sec) | 3-40 | 20-38 | R180/WR51 | FBP/FBM/FBE | Al/Cu | |
CWJ220WUC30PPPPC | 17.6-26.7 | 1,10 (tubería), 1,15 (Sec) | 3-40 | 20-38 | R220/WR42 | FBP/FBM/FBE | Al/Cu | |
CWJ260WUC30PPPPC | 21.7-33.0 | 1,10 (tubería), 1,15 (Sec) | 3-40 | 20-38 | R260/WR34 | FBP/FBM/FBE | Al/Cu | |
CWJ320WUC30PPPPC | 26.3-40.0 | 1,10 (tubería), 1,15 (Sec) | 3-40 | 20-38 | R320/WR28 | FBP/FBM/FBE | Al/Cu |
