| Resaltar: | terminación de la guía de onda de 2005m m,terminación de la guía de onda 25W,terminación de la guía de onda 0.49GHz |
||
|---|---|---|---|

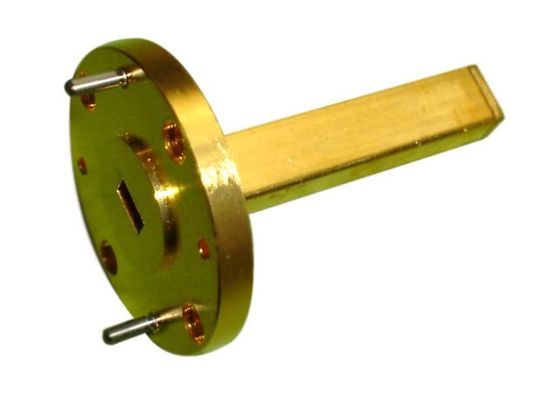

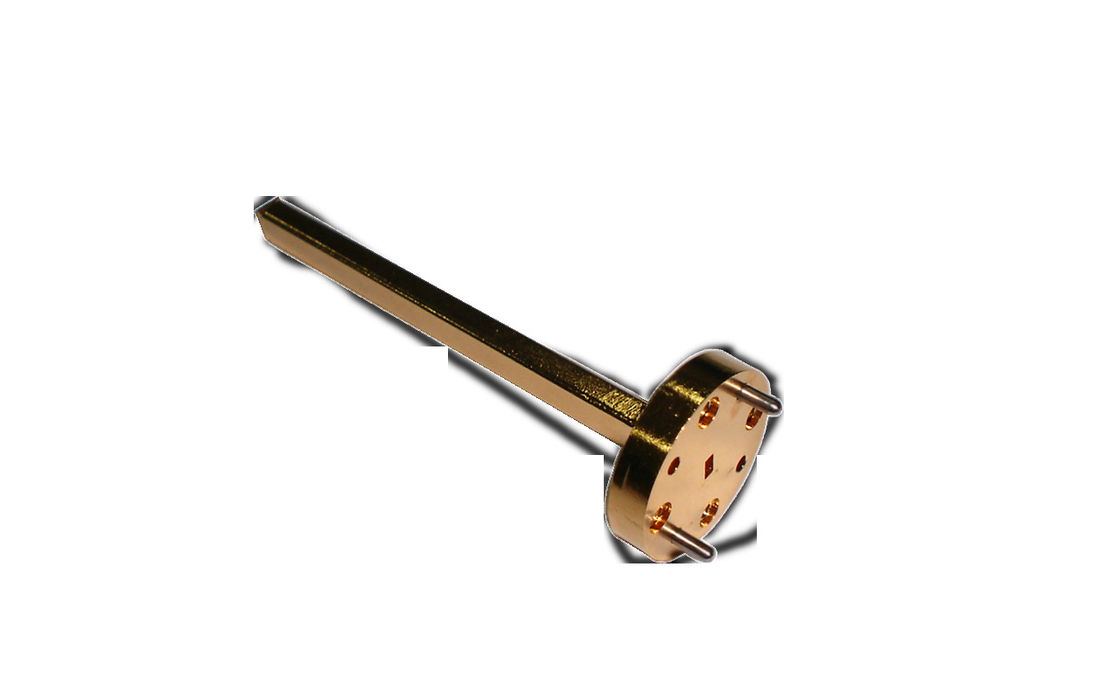

La línea de productos estándar de CWJ de las terminaciones de la energía baja utiliza los elementos cónicos de la carga de la precisión para el funcionamiento eléctrico óptimo. Esta serie de terminaciones se diseña para la entrada de energía baja. VSWR es menos de 1,05 sobre el ancho de banda completo de la guía de onda.
| Gama de productos de la terminación de la energía baja de la guía de onda | ||||||||
| MODELO NO | GAMA DE FREQ | CONTRA WR | PODER DE AVG |
LONGITUD (l) |
TIPO DEL WG (IEC/EIA) |
TIPO DEL REBORDE | MATERIAL |
Ficha técnica |
| (Gigahertz) | Máximo | (w) | (milímetro) | |||||
| CWJ3WL1.05PA | 0.32-0.49 | 1,05 | 25 | 2005 | R3/WR2300 | FDP/FDM | Al |  |
| CWJ9WL1.03PA | 0.75-1.15 | 1,03 | 25 | 660 | R9/WR975 | FDP/FDM | Al | |
| CWJ12WL1.03PA | 0.96-1.46 | 1,05 | 25 | 680 | R12/WR770 | FDP/FDM | Al | |
| CWJ14WL1.03PA | 1.13-1.73 | 1,03 | 25 | 570 | R14/WR650 | FDP/FDM | Al | |
| CWJ18WL1.03PA | 1.45-2.20 | 1,05 | 20 | 550 | R18/WR510 | FDP/FDM | Al/Cu | |
| CWJ22WL1.03PA | 1.72-2.61 | 1,03 | 20 | 470 | R22/WR430 | FDP/FDM | Al/Cu | |
| CWJ26WL1.03PA | 2.17-3.30 | 1,03 | 2 | 350 | R26/WR340 | FDP/FDM | Al/Cu | |
| CWJ32WL1.03PA | 2.60-3.95 | 1,03 | 2 | 278 | R32/WR284 | FDP/FDM | Al/Cu | |
| CWJ40WL1.03PA | 3.22-4.90 | 1,03 | 2 | 275 | R40/WR229 | FDP/FDM | Al/Cu | |
| CWJ48WL1.03PC | 3.94-5.99 | 1,03 | 2 | 170 | R48/WR187 | FDP/FDM | Al/Cu | |
| CWJ58WL1.03PC | 4.64-7.05 | 1,03 | 2 | 135 | R58/WR159 | FDP/FDM | Al/Cu | |
| CWJ70WL1.03PC | 5.38-8.17 | 1,03 | 2 | 180 | R70/WR137 | FDP/FDM | Al/Cu | |
| CWJ84WL1.03PC | 6.57-9.99 | 1,03 | 2 | 150 | R84/WR112 | FBP/FBM/FBE | Al/Cu | |
| CWJ100WL1.03PC | 8.20-12.50 | 1,03 | 2 | 130 | R100/WR90 | FBP/FBM/FBE | Al/Cu | |
| CWJ120WL1.03PC | 9.84-15.0 | 1,03 | 2 | 110 | R120/WR75 | FBP/FBM/FBE | Al/Cu | |
| CWJ140WL1.03PC | 11.9-18.0 | 1,03 | 2 | 90 | R140/WR62 | FBP/FBM/FBE | Al/Cu | |
| CWJ180WL1.03PC | 14.5-22.0 | 1,03 | 2 | 75 | R180/WR51 | FBP/FBM/FBE | Al/Cu | |
| CWJ220WL1.03PC | 17.6-26.7 | 1,03 | 0,5 | 85 | R220/WR42 | FBP/FBM/FBE | Al/Cu | |
| CWJ260WL1.03PC | 21.7-33.0 | 1,03 | 0,5 | 55 | R260/WR34 | FBP/FBM/FBE | Al/Cu | |
| CWJ320WL1.03PC | 26.3-40.0 | 1,03 | 0,5 | 40 | R320/WR28 | FBP/FBM/FBE | Al/Cu | |
| CWJ400WL1.10PC | 32.9-50.1 | 1,1 | 0,5 | 40 | R400/WR22 | FUGP | Cu | |
| CWJ500WL1.15PC | 39.2-59.6 | 1,15 | 0,5 | 40 | R500/WR19 | FUGP | Cu | |
| CWJ620WL1.15PC | 49.8-75.8 | 1,15 | 0,5 | 38 | R620/WR15 | FUGP | Cu | |
| CWJ740WL1.15PC | 60.5-91.9 | 1,15 | 0,5 | 30 | R740/WR12 | FUGP | Cu | |
| CWJ900WL1.15PC | 73.8-112 | 1,15 | 0,5 | 30 | R900/WR10 | FUGP | Cu | |
